Branchement Dimmer
Rappel de Sécurité :
Lors du branchement d'une carte de contrôle photovoltaïque au réseau électrique, assurez vous de respecter les normes de sécurité électrique locales.
Utilisez des câbles isolés adéquats pour éviter les courts-circuits.
Installez des dispositifs de protection, tels que des disjoncteurs, pour prévenir les surcharges et les courts-circuits.
Faites appel à un professionnel qualifié pour garantir une installation sécuritaire et conforme aux réglementations en vigueur (si vous ne savez pas ce que vous faites. )

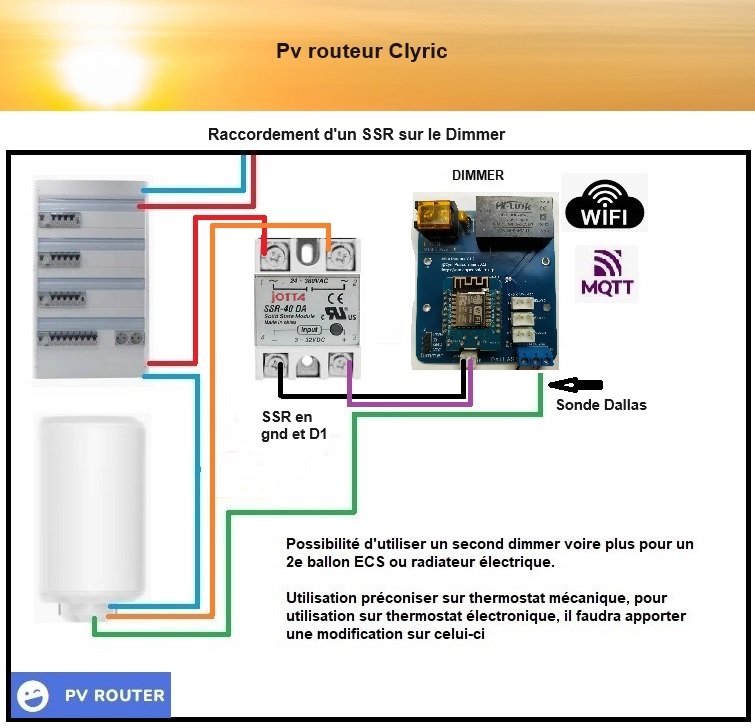

Schéma de principe :
Schéma fait par Titi.
La carte a sa propre protection contre les surcharges (Fusible verre .15A ou automatique ) , mais il est conseillé de la placer derrière un disjoncteur ( 2A )
Installation Robotdyn :
Avec l'usage de la carte dimmer, l'installation est simplifiée
Le wemos doit être branché dans l'emplacement qui lui est réservé.
Le dimmer se branche au niveau du connecteur Dimmer, et au niveau du dimmer il faut connecter la charge comme ceci :
Il est fortement conseillé aussi d'installer la sonde Dallas 18b20 dans l'emplacement qui lui est réservé pour pouvoir effectuer une régulation de la température.
Installation Jotta :
pour l'installation d'un SSR Random, il faut le connecter à l'emplacement prévu (Jotta) et avoir téléversé le bon firmware sur le wemos
Le SSR utilisé doit pour l'instant être de type Random, mais sous peu il devrait être possible d'utiliser un SSR classique en mode Burst.
Le Jotta à utiliser est un SSR DA et sa tension d'entrée est de 3V ( donc souvent 3-6VDC ou ou 3-32VDC )
Recommandation installation sur un ballon ECS :
Dans le cas d'un ballon stéatite il est fortement conseillé aussi de brancher l'alimentation du Robotdyn en aval de l électronique du ballon pour avoir une double sécurité de température. Ce qui permet de couper l'alimentation en cas d'emballement de température.
Le défaut de ce genre de configuration est qu'en retour il n'est plus possible de dépasser la consigne max du ballon réglé sur la carte d'origine du ballon.
Recommandation Annexes :
La régulation du ballon par les dimmers ( SSR ou Robotdyn ) se fait par hachage du courant, cela entraine des perturbations sur le réseau électrique. il est donc très fortement conseillé sur les ballons stéatites de n'utiliser qu'une des résistances présentes, ce qui est largement suffisant. La régulation sera plus fine et entrainera moins de perturbations.
Les valeurs annoncées en terme d'Ampérage admissible sur les dimmers sont fantaisistes, Le fait de brancher une trop forte charge peut entrainer aussi une chauffe excessive de la partie régulation du dimmer ( tryac ) et n'être plus contrôlable par la partie de commande. Il est donc conseillé soit de limiter la puissance branchée dessus où de ventiler le radiateur pour augmenter la dissipation thermique. ( les SSR résistants plus sont un peu moins impactés que les dimmer Robotdyn )
C'est pour ça que je conseille de prendre les plus gros dimmer Robotdyn ( 20A ) ou SSR Random 40A minimum.
Relais et ventillateurs :
Il est possible de commander les 2 sorties relais par requête HTTP ou mqtt. ces 2 sorties doivent impérativement commander soit un SSR classique (3-6VDC) ou un relai de puissance. Ce ne sont pas des sorties qui font de la modulation.
La sortie cooler peut alimenter un petit ventillateur ( 50mA max ) et se met en fonction lors d'une régulation envoyer au dimmer robotdyn.
